Corpo valvola pneumatica di fusione: come la tecnologia di fusione dà forma a componenti di controllo pneumatico affidabili

In un sistema pneumatico, le persone spesso prestano attenzione ai cilindri, agli attuatori e alle valvole di controllo, ma...corpo valvolastesso è il componente che supporta silenziosamente l'intero processo di controllo del flusso d'aria.

Il corpo di una valvola pneumatica potrebbe non essere una parte dall'aspetto complesso dall'esterno, ma i suoi passaggi interni, le superfici di tenuta, la qualità dei materiali e l'accuratezza dimensionale influenzano direttamente le prestazioni dell'intero gruppo valvola.

In qualità di produttore coinvolto in componenti metallici di precisione, comprendiamo che un corpo valvola non è semplicemente un alloggiamento metallico. È una parte resistente alla pressione che deve bilanciare resistenza, precisione di lavorazione, progettazione del flusso d'aria e coerenza della produzione. La tecnologia di fusione fornisce un modo efficiente per creare corpi valvola con strutture interne complesse soddisfacendo al contempo i requisiti industriali.

Che cos'è un corpo valvola pneumatica in fusione?

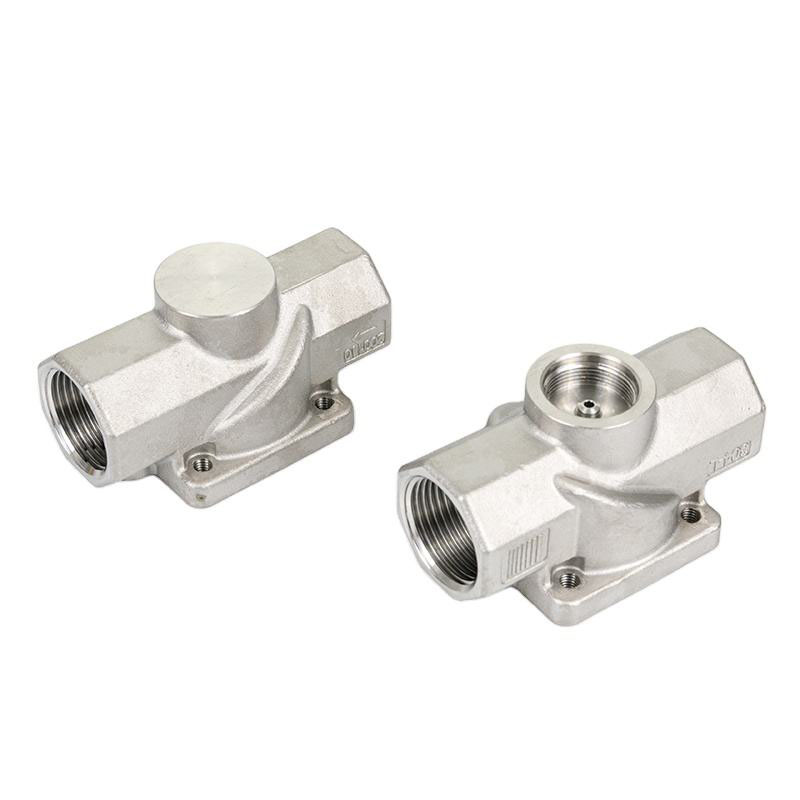

A Casting corpo valvola pneumaticaè il componente principale dell'alloggiamento di una valvola pneumatica prodotta tramite processi di fusione.

Le sue funzioni primarie includono:

A differenza dei semplici blocchi di metallo modellati mediante lavorazione meccanica, i corpi delle valvole fusi vengono formati versando il metallo fuso in uno stampo appositamente progettato. Ciò consente ai produttori di creare forme complesse e canali interni che potrebbero essere difficili o costosi da produrre con metodi di lavorazione tradizionali.

Dopo la fusione, vengono solitamente eseguiti processi aggiuntivi come lavorazione meccanica, trattamento superficiale e ispezione per ottenere le dimensioni e le prestazioni richieste.

Perché viene utilizzata la fusione per i corpi delle valvole pneumatiche?

Il corpo della valvola è solitamente progettato con più passaggi d'aria, fori di montaggio e aree di tenuta. La produzione di queste strutture richiede efficienza e precisione.

La fusione offre numerosi vantaggi pratici.

Adatto per strutture interne complesse

Il corpo di una valvola pneumatica spesso contiene canali interni per il flusso d'aria che determinano il modo in cui l'aria compressa si muove attraverso il sistema.

Con la fusione, i produttori possono creare componenti dalla forma quasi perfetta che includono già la struttura di base prima della lavorazione.

Ciò aiuta a ridurre gli sprechi di materiale e migliora l’efficienza produttiva, soprattutto per componenti con geometrie complicate.

Migliore efficienza produttiva per la produzione in lotti

Per le apparecchiature pneumatiche industriali, i corpi valvola vengono spesso prodotti in grandi quantità.

Rispetto alla produzione di ogni parte dal metallo solido mediante lavorazione meccanica, la fusione può ridurre i tempi di lavorazione e migliorare la coerenza tra i lotti.

Ciò rende la fusione adatta per applicazioni che richiedono fornitura stabile e qualità ripetibile.

Opzioni materiali flessibili

Diverse applicazioni pneumatiche richiedono diverse caratteristiche del materiale.

I materiali comuni utilizzati per i corpi valvola fusi possono includere:

La scelta del materiale dipende da fattori quali l'ambiente operativo, i requisiti di pressione, le condizioni di corrosione e considerazioni sul peso.

Fattori chiave che influenzano la qualità di un corpo valvola pneumatico fuso

Sebbene la fusione offra vantaggi costruttivi, la prestazione finale dipende da molti dettagli.

Qualità del materiale di fusione

Il materiale influisce direttamente:

Ad esempio, i corpi valvola in lega leggera di alluminio vengono spesso selezionati quando è importante la riduzione del peso, mentre le opzioni in acciaio inossidabile possono essere preferite per ambienti che richiedono una maggiore resistenza alla corrosione.

Qualità della fusione interna

Un corpo valvola necessita di una struttura interna relativamente densa.

Potenziali difetti di fusione come:

può compromettere le prestazioni e l'affidabilità della tenuta se non adeguatamente controllato.

Pertanto, il controllo del processo di fusione è una parte importante della produzione del corpo valvola.

Precisione di lavorazione

La fusione crea la forma base, ma molte aree critiche richiedono ancora lavorazione.

Le aree di lavorazione importanti solitamente includono:

Anche piccole differenze dimensionali possono influenzare la precisione dell’assemblaggio e le prestazioni della valvola.

Trattamento superficiale

A seconda dell'applicazione, i corpi delle valvole pneumatiche fuse possono richiedere trattamenti superficiali per migliorare l'aspetto, la resistenza alla corrosione o la durata.

I processi comuni includono:

Applicazioni comuni dei corpi valvola pneumatici fusi

I corpi valvola pneumatici in fusione sono ampiamente utilizzati in diversi settori in cui è richiesto il controllo dell'aria compressa.

Apparecchiature per l'automazione industriale

I sistemi di automazione fanno molto affidamento su componenti pneumatici per il movimento e il controllo.

I corpi valvola si trovano comunemente in:

Attrezzature di produzione

Molte macchine di produzione utilizzano sistemi pneumatici perché forniscono una risposta rapida e un funzionamento affidabile.

I corpi valvola in fusione vengono utilizzati all'interno di varie unità di controllo pneumatiche per gestire il flusso d'aria.

Linee di produzione automobilistica

Le fabbriche automobilistiche utilizzano sistemi pneumatici per:

Le prestazioni stabili della valvola sono importanti per mantenere l’efficienza della produzione.

Attrezzature per l'imballaggio e la lavorazione degli alimenti

Le valvole pneumatiche sono comuni anche nei macchinari per l'imballaggio perché i sistemi di aria compressa possono fornire un controllo del movimento pulito e flessibile.

Il materiale del corpo valvola e i requisiti della superficie possono variare a seconda dell'ambiente di lavoro.

Come viene prodotto un corpo valvola pneumatica in fusione?

Sebbene i processi varino a seconda del design e del materiale, la produzione solitamente comprende diverse fasi.

Preparazione dello stampo

Il primo passo è creare uno stampo basato sul design del corpo valvola.

Lo stampo determina la forma base e la struttura interna della fusione.

Fusione di metallo

Il metallo fuso viene versato nello stampo e lasciato solidificare.

Durante questa fase, il controllo della temperatura e la gestione del processo influenzano la qualità finale della fusione.

Pulizia e ispezione

Dopo aver tolto il getto dallo stampo, si elimina il materiale in eccesso e si pulisce la superficie.

I produttori quindi ispezionano la fusione per verificarne l'aspetto e la qualità strutturale.

Lavorazione CNC

Le aree di precisione vengono lavorate secondo le esigenze del disegno.

Questo passaggio garantisce un assemblaggio accurato con altri componenti pneumatici.

Collaudo finale

A seconda dei requisiti dell'applicazione, l'ispezione può includere:

Corpo della valvola pneumatica in fusione rispetto al corpo della valvola lavorato

Entrambi i metodi hanno i loro vantaggi. Il metodo di produzione adatto dipende dalla complessità del progetto, dalla quantità, dai materiali e dai requisiti prestazionali.

Sviluppo futuro della produzione di corpi valvola pneumatici

Con la crescita dell’automazione industriale, i componenti pneumatici si stanno spostando verso dimensioni più piccole, maggiore efficienza e migliore affidabilità.

La futura produzione di corpi valvola potrebbe concentrarsi su:

Man mano che le apparecchiature industriali diventano più precise, i requisiti di qualità del corpo valvola continueranno ad aumentare.
